Электропривод багажника: зачем нужен и как установить

Многие современные автомобили с завода идут с полным электропакетом. И одна из доступных функций – это закрывание и открывание багажника или задней дверцы. На стареньких машинах таких удобств нет, но электропривод багажника своими руками сможет сделать любой желающий автомобилист. Стоит отметить, что открывание реализовать намного проще, нежели закрывание. Для этого достаточно поставить более мощные пружины или амортизаторы. Но для реализации функции закрывания нужно устанавливать электропривод.

Всего существует два типа привода крышки багажника: пневматический и электрический. Первый кажется сложнее за счет того, что в нем имеется компрессор, ресивер, да и воздух постоянно находится под давлением. Стоимость таких конструкций довольно высокая, зато надежности им не занимать. За такими механизмами нужно следить как можно внимательнее, потому как высокое давление оказывает влияние на элементы устройства.

Открывание и закрывание багажника должно осуществляться сразу несколькими способами. Рекомендуется ставить кнопку на торпеде или водительской дверце. Параллельно этой кнопке можно установить реле, управляемое сигнализацией или дистанционным центральным замком. В продаже можно встретить различные устройства для реализации открывания и закрывания дверей. На автосигнализациях и дистанционных ЦЗ имеется несколько резервных каналов, которые и подключаются к кнопкам привода управлением открывания крышки багажника. Но об этом более подробно будет рассказано далее.

Нельзя сказать, что это устройство является новинкой, так как подобные конструкции много лет применяются в промышленности. Правда, габариты там побольше, и управление несколько отличается. Главное преимущество привода заключается в том, что он монтируется вместе с основным стационарным замком. Поэтому исключается возможность взлома злоумышленниками.

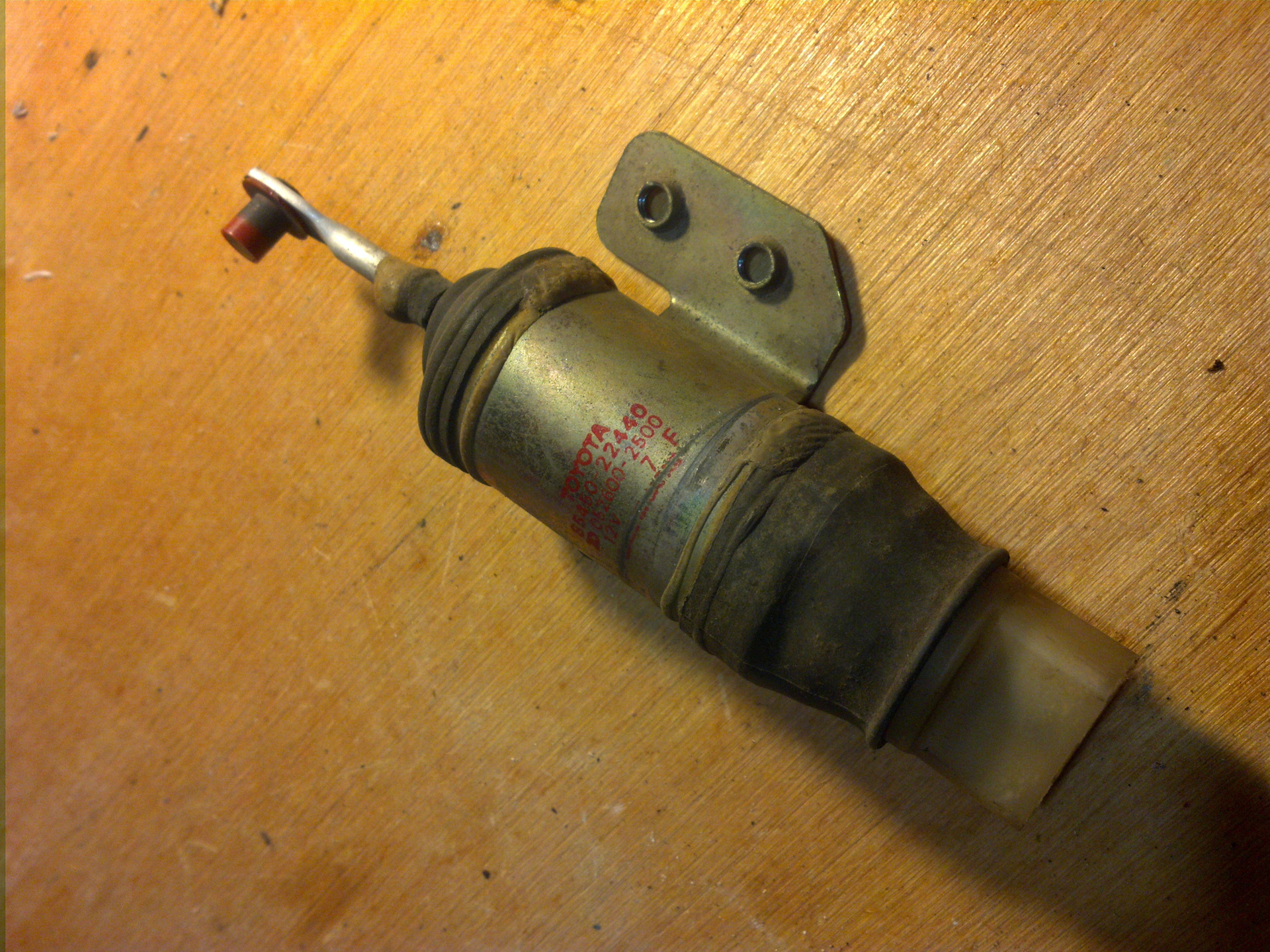

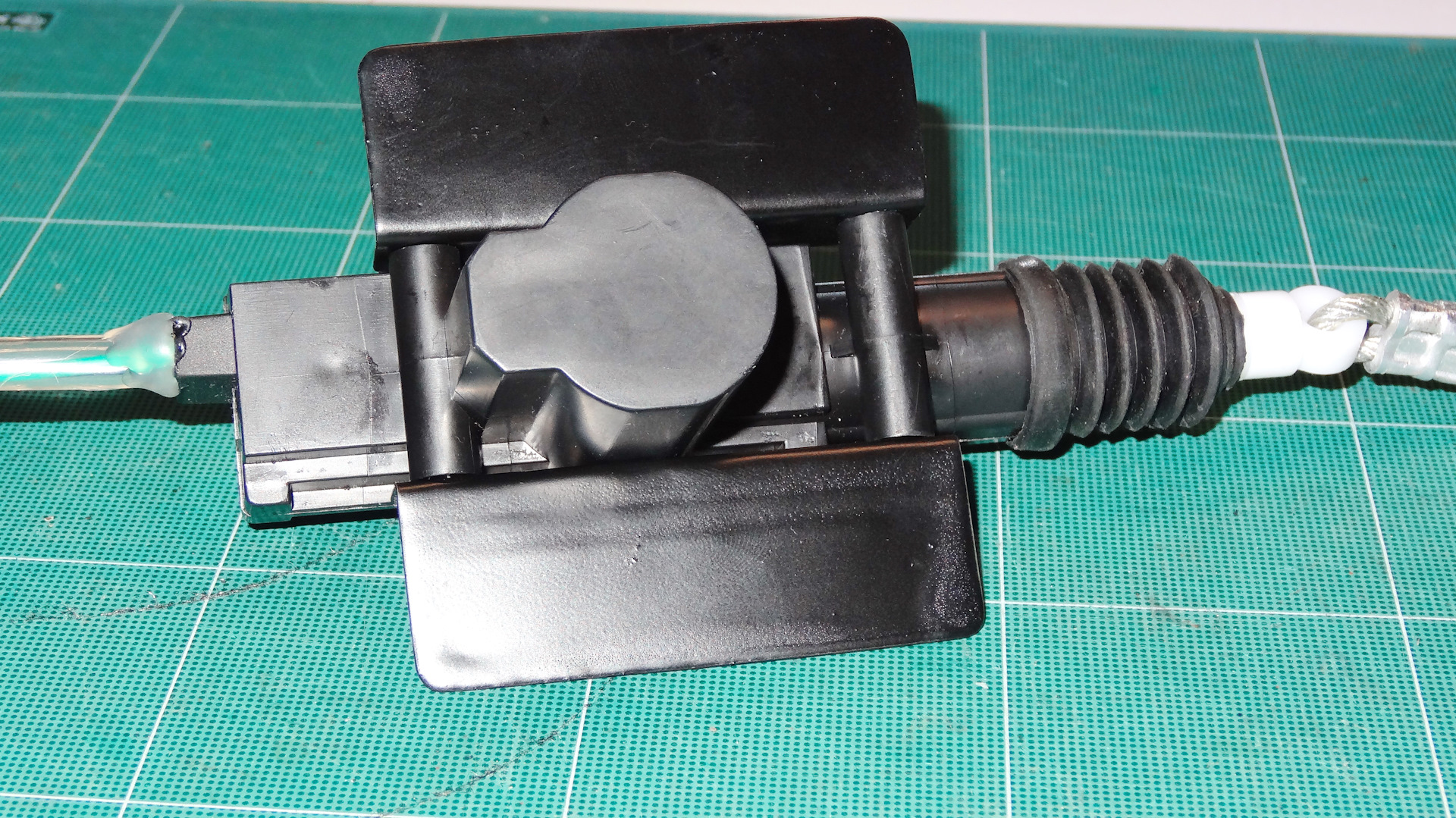

Открывание реализуется довольно просто – при помощи привода центрального замка и кнопки. Привод открывает замок багажника, и за счет пружин он уходит в верхнее положение. А вот функцию закрывания реализовать немного сложнее – нужно ставить электродвигатель или пневматическую систему, концевые выключатели, штанги для привода крышки багажника.

В конструкции имеется много различных элементов, они важны для работы привода. Чаще всего используют системы, в основе которых находится электрический двигатель. Они практичны, выносливы, надежны. Иногда можно встретить конструкции открывания крышки багажника с приводами на магнитных пластинах. Это сложные механизмы, с которыми будет намного больше проблем. Что касается установки на старые автомобили ВАЗ, то лучше воздержаться от этого. Эти машины не предназначены для использования такого устройства.

Без особого труда можно установить электропривод багажника своими руками. Но подойдите с особым вниманием к выбору оборудования и варианта управления. Стандартный тип управления – это установка в салоне кнопок. Чтобы открывать или закрывать багажник дистанционно, придется купить дополнительно блок управления и правильно подключить его к приводам. Если нет опыта в монтаже электрики, то лучше отдайте все эти дела в руки профессионалов.

Для того чтобы реализовать конструкцию, можно использовать два способа. И самый первый – это покупка стандартных изделий, предназначенных для электропривода багажника. Лучше всего брать с запасом. Компоненты системы должны быть усилены, материалы, используемые для их изготовления, — только качественные. Конечно, стоимость такого комплекта будет немаленькая, зато вы будете уверены в том, что он прослужит вам много лет и не сломается в самый неподходящий момент. Наличие инерционного механизма приветствуется, так как именно с его помощью произойдет отключение привода, если найдется препятствие на пути движения крышки багажника.

А второй способ самый интересный – вы собираете и устанавливаете все компоненты электропривода замка багажника самостоятельно. При этом используете частично готовые элементы. Как правило, многие автолюбители устанавливают электроприводы, изготовленные на основе какого-либо стандартного механизма. Обязательно нужно использовать инерционные механизмы, чтобы при наличии препятствия на пути багажника не произошел выход из строя электродвигателя.

При использовании простого мотора произойдет выход его из строя при наличии преграды – напряжение продолжит подаваться на обмотки, а ротор будет стоять на месте. В результате обмотки просто сгорают.

На старые автомобили не рекомендуется ставить электропривод. Конструкция не предназначена для установки подобных устройств, придется все изменять и переделывать, что займет много сил и времени. Но можно установить кнопку открывания багажника, если уже имеются амортизаторы или пружины. Даже если вы планируете поставить электропривод заводского образца, вам потребуется наличие такого инструмента:

  1. Электрической дрели.
  2. Болгарки (угловой шлифовальной машинки).
  3. Ключей, отверток, молотка – без этих инструментов не обойтись.

Кроме того, вам нужно купить такие устройства и детали:

  1. Электростеклоподъемники для автомобилей классической серии ВАЗ в количестве двух штук.
  2. Модуль управления стеклоподъемниками.
  3. Провода, наконечники, термоусадочная изоляция.
  4. Полупроводниковые диоды.
  5. Электромагнитные реле с 4 и 5 контактами.
  6. Колодки для электромагнитных реле.
  7. Рекомендуется купить пружины, используемые в приводе багажника автомобилей ВАЗ десятого семейства.

Когда приобретете все эти элементы и подготовите инструменты, можно приступать к установке электропривода багажника на свой автомобиль. Далее будем детально рассматривать все этапы проведения работ.

Нельзя сказать, что процедура сборки чересчур сложная. Сделать все сможет любой автомобилист, который умеет обращаться с инструментом. Конечно, придется еще поработать паяльником, чтобы правильно соединить провода и диоды с реле и устройством управления.

Рекомендуется осуществлять установку привода с управлением от штатной сигнализации, порядок проведения работ следующий:

  1. Сначала нужно доработать механизм привода крышки багажника. Для этого снимаете электродвигатель и разворачиваете его так, чтобы он смог функционировать вдоль рейки. Все лишние части пластин нужно обрезать при помощи болгарки.
  2. Изготавливаете из перфорированной стали планку для крепежа.
  3. Устанавливаете на перфорированной планке рейки и электродвигатели приводных механизмов. Вся конструкция должна быть размещена на панелях кузова. Желательно места установки усиливать заранее.
  4. Один край механизма, который не задействован, нужно закрепить к держателям на крышке.
  5. Осуществляете регулировку механизма.

После проведения работ по установке элементов привода можно начать подключение электронной составляющей.

Обязательно заранее продумайте, как вы будете прокладывать жгут проводов. Главное – не допустить повреждения в местах, в которых происходит изгиб. В том случае, если рядом с новым жгутом имеются другие провода, рекомендуется соединить их при помощи пластиковых хомутов. Блок управления лучше всего поставить в багажнике, чтобы уменьшить длину цепей управления. Получится так, что внутрь багажника придется только протянуть провода питания и управления (к кнопкам открывания багажника и закрывания).

Что касается схемы подключения, то что-то конкретное не стоит рекомендовать, так как она зависит от того, какие комплектующие используются в системе. В качестве примера в статье приведена простая схема включения элементов системы электропривода.

Теперь, когда все провода находятся на своих местах, можно осуществить подключение их к блоку управления. Старайтесь соблюдать полярность, чтобы не вышли из строя полупроводниковые элементы. Специалисты рекомендуют применять для подключения отдельный кабель, который нужно подключать к аккумулятору через предохранитель.

Сечение провода и номинал предохранителя зависят от того, какая мощность у привода. Если вы используете универсальный электропривод багажника или для конкретно своей марки автомобиля, установку кнопок управления лучше всего производить в нижней части торпеды. Но только с таким расчетом, чтобы при езде вы случайно не смогли бы зацепить ее.
